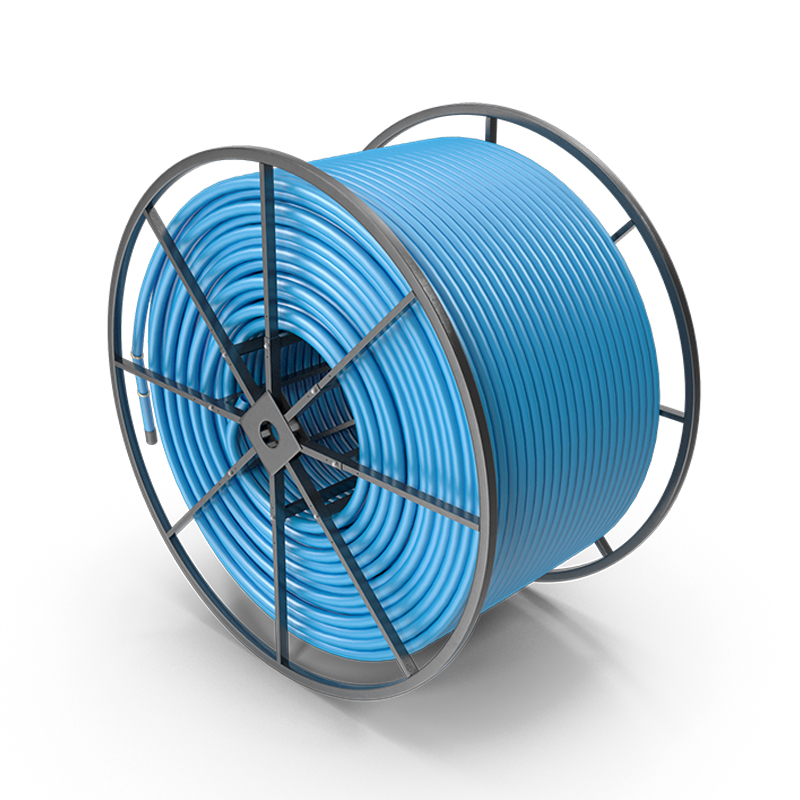

Cable de alimentación de aleación de aluminio

Reglas de denominación del modelo de producto

La letra "L" del modelo designa un conductor de aleación de aluminio:
- YJ: Aislamiento de polietileno reticulado.
- V: Funda de PVC.
- H: Conductor de aleación de aluminio.
- L: Aluminio (identificador de material conductor).
- 22: Blindaje de cinta de acero (cinta de acero doble).
- 32: Blindaje de alambre de acero fino.
- 62: Armadura entrelazada de aleación de aluminio.

Modelos comunes:

Estructura del producto

1. Conductor: aleación de aluminio serie AA8030 (que contiene hierro, cobre, silicio, magnesio, tierras raras). Fabricado mediante colada continua y laminado de varillas de aleación de aluminio, luego trefilado y recocido, retorcido en una estructura compacta con un factor de llenado superior al 95% — mucho mayor que el de los cables de cobre ordinarios (80%), reduciendo efectivamente el diámetro exterior del cable.

2. Aislamiento: polietileno reticulado 90°C (XLPE), convertido en un material termoestable mediante reticulación de silano o peróxido, mejorando significativamente la resistencia al calor, la resistencia al envejecimiento y la vida útil. No libera gases corrosivos ni tóxicos al quemarse. Los modelos de media tensión incluyen capas de protección de conductores y de aislamiento (triple extrusión).

3. Blindaje (opcional):
   - Blindaje de doble cinta de acero (22): Alta resistencia; soporta una presión significativa; adecuado para enterramiento directo.
   - Blindaje entrelazado de aleación de aluminio (62/HS): Estructura autoblocante; resiste fuerzas externas; ligero; flexible; resistente a la corrosión; previene daños a insectos y roedores; alto grado ignífugo.
   - Blindaje de alambre de acero (32/33): Alta resistencia a la tracción; adecuado para instalación vertical.

4. Funda: Material PVC o LSZH ecológico con buena resistencia a la corrosión y resistencia al fuego. Grados ignífugos disponibles: ZA/ZB/ZC.

Parámetros técnicos

Clasificaciones de voltaje: 0,6/1 kV, 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV, 21/35 kV, 26/35 kV.

Rango de sección transversal: 10 a 1000 mm².

Temperatura de trabajo:
- Máximo a largo plazo: 90°C (aislamiento XLPE).
- Cortocircuito máximo (<=5 s): 250°C.
- Temperatura mínima de funcionamiento: -40°C.
- Temperatura de colocación: >= 0°C.

Radio de curvatura:
- Blindado entrelazado: 7D (D = diámetro exterior).
- Cinta de acero multinúcleo blindada: 12D.
- Cinta de acero de un solo núcleo blindada: 15D.
- Desarmado: 15 a 20D.

Comparación del rendimiento eléctrico y mecánico:

Principales ventajas de rendimiento

1. Conductividad: 61,5% IACS. Para la misma ampacidad, la aleación de aluminio requiere 1,5 veces la sección transversal pero pesa sólo la mitad.
2. Resistencia a la fluencia: 3 veces aluminio ordinario, equivalente al cobre. Garantiza la estabilidad a largo plazo de las conexiones eléctricas.
3. Resistencia a la corrosión: El aluminio forma una capa de óxido fina y firme al entrar en contacto con el aire. Las adiciones de tierras raras mejoran aún más la resistencia a la corrosión electroquímica.
4. Flexibilidad: 30% más flexible que el cobre; recuperación elástica un 40% más baja que el cobre. El radio de curvatura mínimo es de 7x el diámetro del cable.
5. Desempeño ambiental: Emisiones de carbono significativamente menores que las del cobre durante la producción. El aislamiento y la funda utilizan materiales ecológicos.

VI. Escenarios de aplicación

1. Ingeniería de Edificación: Pozos residenciales de gran altura, distribución de pisos de complejos comerciales, grandes espacios.
2. Energía renovable: Instalaciones fijas de torres de energía eólica (60%+ de los costes del cable eólico); cables fotovoltaicos de conexión a la red del lado de CA; sistemas de almacenamiento de energía.
3. Infraestructura: Túneles de metro (modelos resistentes al fuego que resisten 950°C); terminales de aeropuertos; renovaciones de edificios históricos (radio de curvatura mínimo de 7x de diámetro).
4. Industrial: Petróleo/química (resistente a ácidos/álcalis; prueba de llama vertical UL1685); minería (vida útil de hasta 30 años); construcción naval (pasa la prueba de niebla salina de 5000 horas).
5. Sistemas Eléctricos: Redes de distribución o instalaciones industriales con tensiones nominales de hasta 35kV.

Estándares de implementación

Nota: Según el estándar de diseño de cables de ingeniería eléctrica GB 50217-2018, los cables con voltaje superior a 1 kV no deben utilizar conductores de aleación de aluminio. Se requiere una evaluación cuidadosa cuando el voltaje excede 1 kV.

Notas de instalación

1. Conectores: Debe utilizar terminales de transición dedicados de cobre y aluminio. Aplique aceite lubricante o compuesto antioxidante para evitar la corrosión electroquímica en ambientes húmedos.
2. Radio de curvatura mínimo: 7x diámetro exterior.
3. Selección de blindaje: Blindaje de cinta de acero para resistencia a la presión; Blindaje entrelazado de aleación de aluminio para resistencia liviana y a plagas.
4. Temperatura de colocación: >= 0°C.
